Fonction 3D
Toles pliées sur arête
Pour utiliser cette fonction, il faut avoir déjà insérer
des plis. L'arbre de création doit comporter les lignes suivantes
:
- 1 - Sélectionne l'arête sur laquelle tu veux créer un
pli.
- 2
- Clique sur l'icône "Tole pliée sur arête
"

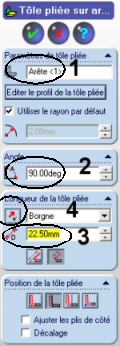

Le tableau ci-contre s'ouvre à gauche de l'écran
- En 1 s'affiche l'arête sélectionnée
- En 2 tu peux changer l'angle du pliage (90° par défaut)
- En 3 il faut indiquer la longueur à plier
- Si le sens de pliage n'est pas le bon, clique sur l'icône
4
- 3 - Le résultat s'affiche sur la page graphique, au fur et à
mesure des choix
- 4 - Clique sur la coche verte pour valider si tout est correct
